VE问题 #4621

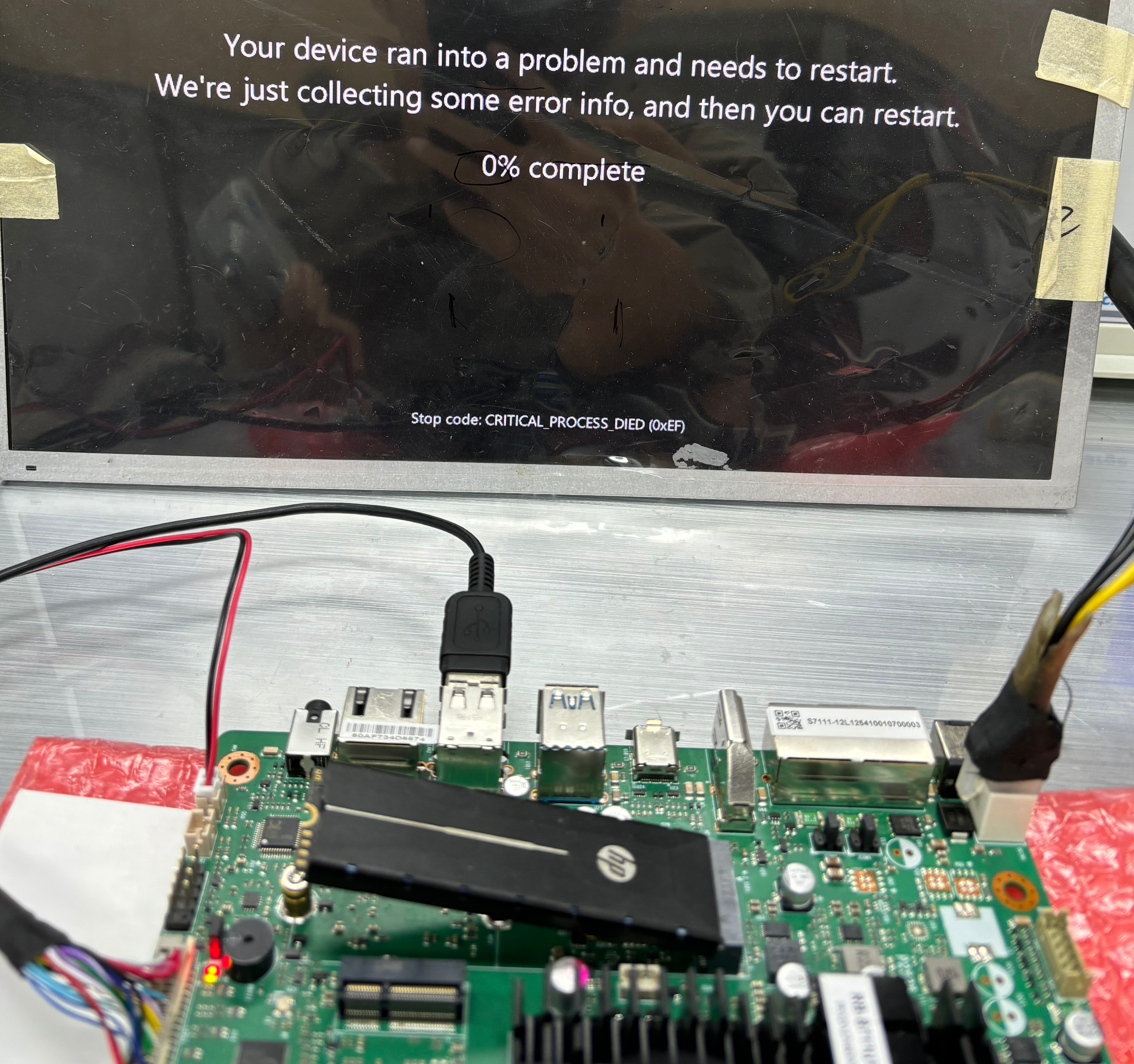

ESD接触放电测试网口和HDMI接口1K出现问题
Start date:
11/03/2025
Due date:
% Done:
0%
Estimated time:
问题分类:
功能
责任归属:
HW硬件
提报来源:
软件版本:
样品编号:
PCB版本:
异常概率:
100%
测试SOP和PASS的标准:
Description
Files
Updated by HW 肖嘉 about 2 months ago
- 问题分类 set to 功能
分析可能原因：USB2.0与LAN2 colay后，USB PGND与LAN2 LED PIN破孔短路。上件USB时，LAN2 LED连接的电阻器没有NC掉，导致静电从LAN2 LED进入主板内部线路。
实际测试：删除LAN2 LED相关器件后，静电测试+/-2KV可以通过，但是会经常黑屏，停止放电后可以恢复，主板放电速度慢。
优化措施：DVT改版优化放电方式，将IO_PGND连接电阻各增加一个，加快放电速度。
